اطلاعات با کیفیت
| کاتالوگ رتبه بندی |
| RoHSYes |
| REACHY بله |
| پوشش سرب / مواد توپ NIPDAU |
| رتبه بندی MSL / پیک reflowLevel-3-260C-168 HR |
| کیفیت، قابلیت اطمینان & اطلاعات بسته بندی |
طبقه بندی صادرات
*فقط برای مرجع
- ECCN ایالات متحده: 3A991A2

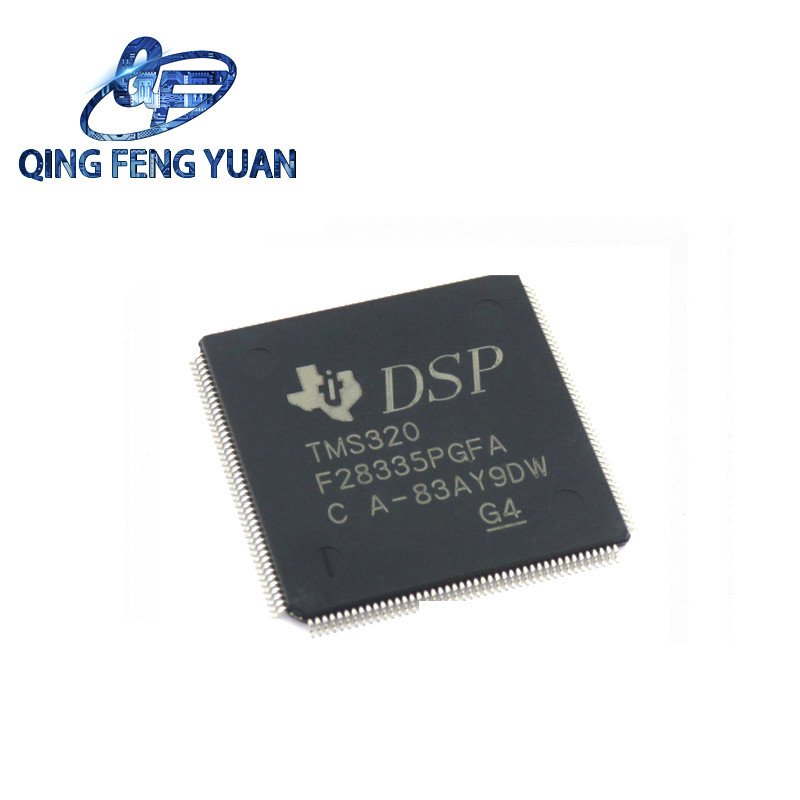

اطلاعات بیشتر TMS320F28335
اطلاعات بسته بندی
| پکیج | پین هاLQFP (PGF) | 176 |
| محدوده دمای عملیاتی (درجه سانتیگراد) -40 تا 85 |
| تعداد بسته | حامل40 | سینی JEDEC (5+1) |
ویژگی های TMS320F28335
- فناوری استاتیک CMOS با کارایی بالا
- تا 150 مگاهرتز (زمان چرخه 6.67 ثانیه)
- هسته 1.9-V/1.8-V، طراحی 3.3-VI/O
- CPU 32 بیتی با کارایی بالا (TMS320C28x)
- واحد نقطه شناور تک دقیق IEEE 754 (FPU) (فقط F2833x)
- عملیات MAC 16×16 و 32×32
- 16 × 16 دو MAC
- معماری اتوبوس هاروارد
- پاسخ وقفه سریع و پردازش
- مدل برنامه نویسی حافظه یکپارچه
- کد کارآمد (در C/C++ و اسمبلی)
- کنترلر DMA شش کاناله (برای ADC، McBSP، ePWM، XINTF و SARAM)
- رابط خارجی 16 بیتی یا 32 بیتی (XINTF)
- دسترسی به آدرس بیش از 2 میلیون × 16
- حافظه روی تراشه
- F28335، F28333، F28235: 256K × 16 فلش، 34K × 16 SARAM
- F28334، F28234: 128K × 16 فلش، 34K × 16 SARAM
- F28332، F28232: 64K × 16 فلاش، 26K × 16 SARAM
- رام OTP 1K × 16
- رام بوت (8K × 16)
- با حالت های بوت نرم افزار (از طریق SCI، SPI، CAN، I2C، McBSP، XINTF، و I/O موازی)
- جداول استاندارد ریاضی
- کنترل ساعت و سیستم
- اسیلاتور روی تراشه
- ماژول تایمر Watchdog
- پین های GPIO0 به GPIO63 را می توان به یکی از هشت وقفه هسته خارجی متصل کرد
- بلوک گسترش وقفه محیطی (PIE) که از تمام 58 وقفه محیطی پشتیبانی می کند.
- کلید/قفل امنیتی 128 بیتی
- از بلوک های فلش/OTP/RAM محافظت می کند
- از مهندسی معکوس سیستم عامل جلوگیری می کند
- تجهیزات جانبی کنترل پیشرفته
- تا 18 خروجی PWM
- حداکثر 6 خروجی HRPWM با وضوح MEP 150 ثانیه
- حداکثر 6 ورودی ضبط رویداد
- تا 2 رابط کواداتور کدگذار
- حداکثر ۸ تایمر ۳۲ بیتی (۶ تایمر برای eCAP و ۲ تایمر برای eQEP)
- حداکثر 9 تایمر 16 بیتی (6 تایمر برای ePWM و 3 تایمر XINTCTR)
- سه تایمر CPU 32 بیتی
- لوازم جانبی پورت سریال
- حداکثر 2 ماژول CAN
- حداکثر 3 ماژول SCI (UART).
- حداکثر 2 ماژول McBSP (قابل تنظیم به عنوان SPI)
- یک ماژول SPI
- یک اتوبوس مدار یکپارچه (I2C).
- ADC 12 بیتی، 16 کانال
- نرخ تبدیل 80 ثانیه
- مالتی پلکسر ورودی 2 × 8 کانال
- دو نمونه و نگه دارید
- تبدیل های تک / همزمان
- مرجع داخلی یا خارجی
- حداکثر 88 پین GPIO مالتی پلکس با قابلیت برنامه ریزی جداگانه با فیلتر ورودی
- پشتیبانی از اسکن مرز JTAG
- استاندارد IEEE 1149.1-1990 استاندارد دسترسی تست پورت و معماری اسکن مرزی
- ویژگی های دیباگ پیشرفته
- توابع تجزیه و تحلیل و نقطه شکست
- اشکال زدایی بلادرنگ با استفاده از سخت افزار
- پشتیبانی توسعه شامل
- کامپایلر/ اسمبلر/لینکر ANSI C/C++
- Code Composer Studio™ IDE
- DSP/BIOS™ و SYS/BIOS
- کتابخانه های نرم افزار کنترل موتور دیجیتال و قدرت دیجیتال
- حالت های کم مصرف و صرفه جویی در مصرف برق
- حالت‌های IDLE، STANDBY، HALT پشتیبانی می‌شوند
- ساعت های جانبی فردی را غیرفعال کنید
- اندیان: اندیان کوچک
- گزینه های بسته:
- بسته بندی سبز رنگ بدون سرب
- آرایه شبکه توپ پلاستیکی 176 توپ (BGA) [ZJZ]
- 179 توپ MicroStar BGA™ [ZHH]
- آرایه شبکه‌ای توپ جدید ۱۷۹ توپی (nFBGA) [ZAY]
- 176 پین چهارگوش مسطح (LQFP) [PGF]
- پک مسطح چهارگانه با مشخصات کم حرارتی 176 پین (HLQFP) [PTP]
- گزینه های دما:
- A: -40 درجه سانتی گراد تا 85 درجه سانتی گراد (PGF، ZHH، ZAY، ZJZ)
- S: -40 درجه سانتیگراد تا 125 درجه سانتیگراد (PTP، ZJZ)
- Q: -40 درجه سانتیگراد تا 125 درجه سانتیگراد (PTP، ZJZ) (شرایط AEC Q100 برای کاربردهای خودرو)
