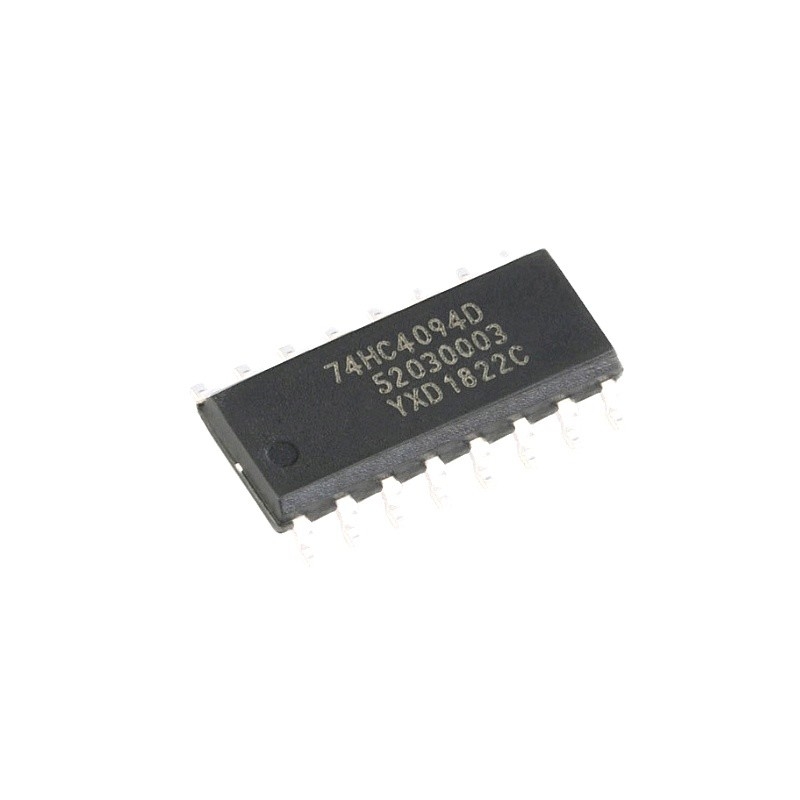

74HC4094؛ 74HCT4094 یک ثبت کننده شیفت 8 بیتی سریال در / سریال یا موازی با یک ثبت کننده ذخیره سازی و خروجی 3 حالت است.
هر دو ثبت تغییر و ذخیره سازی دارای ساعت های جداگانه هستند. دستگاه دارای یک ورودی سریالی (D) و دو خروجی سریالی (QS1 و QS2) است.
QS2) برای فعال کردن Cascading. داده ها بر روی انتقال های LOW-to-HIGH از ورودی CP تغییر می کنند.داده ها در QS1 در مورد انتقال پایین به بالا از ورودی CP برای اجازه دادن به Cascading زمانی که لبه های ساعت سریع هستندهمان داده ها در QS2 در انتقال بعدی از بالا به پایین از ورودی CP برای اجازه دادن به کاسکاد زمانی که لبه های ساعت آهسته هستند، در دسترس هستند.اطلاعات موجود در ثبت شیفت زمانی که ورودی STR بالا باشد به ثبت ذخیره منتقل می شود.. داده های ثبت شده در ذخیره سازی هر زمان که خروجی (OE) بالا باشد در خروجی ها ظاهر می شود. OE پایین است که باعث می شود خروجی ها در حالت OFF با مقاومت بالا قرار بگیرند.عملکرد ورودی OE بر وضعیت ثبت ها تاثیر نمی گذارد. ورودی ها شامل دیود های کلیمپ هستند. این امکان استفاده از مقاومت های محدود کننده جریان را برای اتصال ورودی ها به ولتاژ های بالاتر از VCC فراهم می کند.
