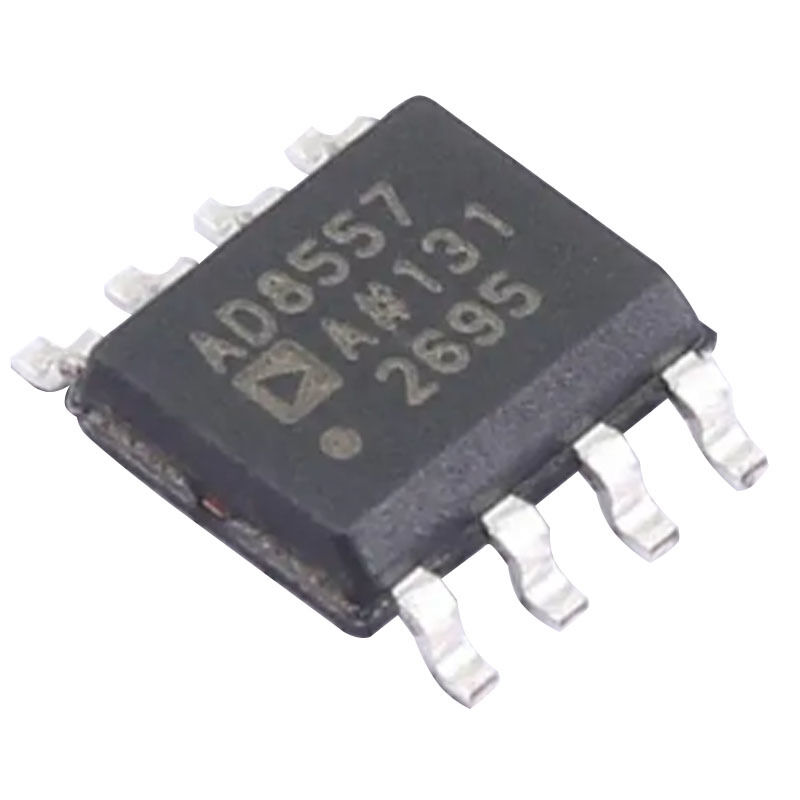

AD8557ARZ-REEL7 تقویت کننده سیگنال سنسور قابل برنامه ریزی دیجیتال

AD8557 یک تقویت کننده سیگنال سنسور با انحراف صفر است که دارای قابلیت های بهره قابل برنامه ریزی دیجیتال و آفست خروجی است. این تقویت کننده برای تبدیل آسان و دقیق خروجی سنسورهای فشار متغیر و پل های کرنش به محدوده ولتاژ خروجی تعریف شده، و همچنین تقویت دقیق خروجی های سنسور دیفرانسیلی یا تک سر دیگر طراحی شده است. با استفاده از فناوری اختصاصی نویز کم خودکار و DigiTrim، AD8557 یک راه حل پردازش سیگنال دقیق و انعطاف پذیر را در یک بسته فشرده ارائه می دهد. بهره را می توان از طریق یک رابط داده سریال در محدوده وسیعی از 28 تا 1300 به صورت دیجیتال برنامه ریزی کرد. تنظیم بهره قبل از برنامه ریزی دائمی با استفاده از فناوری قابل اعتماد فیوز پلی سیلیکون، به طور کامل در مدار شبیه سازی می شود. ولتاژ آفست خروجی نیز به طور مشابه به صورت دیجیتال قابل برنامه ریزی است و متناسب با ولتاژ تغذیه است. علاوه بر ولتاژ آفست ورودی فوق العاده کم، انحراف ولتاژ آفست ورودی، و نسبت های رد حالت مشترک (CMRR) DC و AC بسیار بالا، AD8557 شامل یک منبع جریان پول-آپ در پین های ورودی و یک منبع جریان پول-داون در پین VCLAMP است. کلمپینگ خروجی از طریق ولتاژ مرجع خارجی، AD8557 را قادر می سازد تا مبدل های آنالوگ به دیجیتال (ADC) با ولتاژ پایین را به طور ایمن و دقیق درایو کند. هنگام استفاده با ADC که تغذیه مشابه مرجع را به اشتراک می گذارد، دقت سیستم تحت تأثیر تغییرات عادی ولتاژ تغذیه قرار نمی گیرد. وضوح تنظیم ولتاژ آفست خروجی بهتر از 0.4٪ اختلاف بین VDD و VSS است. قفل کردن تنظیم دقیق پس از تنظیم بهره و آفست، قابلیت اطمینان میدانی را بیشتر تضمین می کند. AD8557 در محدوده دمایی -40 تا +125 درجه سانتیگراد کار می کند. این دستگاه با یک ولتاژ تغذیه واحد از 2.7 ولت تا 5.5 ولت تغذیه می شود و در بسته های SOIC 8 پین و LFCSP 4 میلی متر در 4 میلی متر 16 پین موجود است.

ویژگی های محصول

ولتاژ آفست فوق العاده کم: حداکثر 12 میکرو ولت در کل محدوده دما
انحراف ولتاژ آفست ورودی فوق العاده کم: حداکثر 65 نانو ولت بر درجه سانتیگراد
نسبت رد حالت مشترک بالا: حداقل 96 دسی بل
بهره و ولتاژ آفست خروجی قابل برنامه ریزی دیجیتال
محدوده بهره از 28 تا 1300
مطابق با الزامات کاربرد خودرو
رابط سریال تک باس
پایدار با هر بار خازنی
بسته های SOIC و LFCSP
محدوده ولتاژ کاری از 2.7 ولت تا 5.5 ولت

کاربردها

سنسورهای خودرو
سنسورهای فشار و موقعیت
سنسور جریان دقیق
تقویت کننده های ترموکوپل
ترازوی صنعتی
کرنش سنج ها
